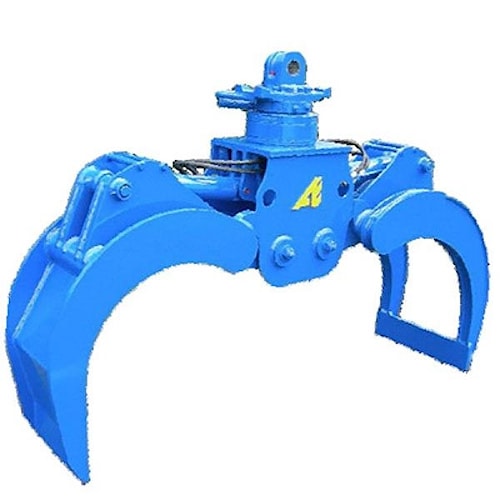

Захват для бревен ARDEN PB

Захват для бревен ARDEN PB благодаря своим конструктивным особенностям может применяться для погрузки, выгрузки, подтаскивания, штабелирования лесоматериалов любой формы и любого веса. Захват для бревен весом 970-3040 килограмм для экскаваторов массой от 13 до 50 тонн представляет собой навесное оборудование, предназначенное для манипулирования бревнами, работы с сахарным тростником.

Захват для бревен ARDEN PB с корпусом из износостойкой прочной стали с высоким пределом текучести при помощи гидравлического ротатора обеспечивает вращение груза на 360 градусов, это позволяет существенно сократить рабочее время, а также осуществлять захват бревен с любой стороны штабеля. Этот механизм, с осями, обработанными токами высокой частоты, оснащен монтажной серьгой кардана, двумя гидроцилиндрами с защищенными штоками, и имеет устройство синхронизации закрытия челюстей на моделях ARDEN РВ 075 и ARDEN РВ 130.

Технические характеристики ARDEN PB

Модель	t	Вес, кг	Давление, бар	Расход рабочей жидкости, л/мин	Давление при вращении на 360°, бар	Расход рабочей жидкости при вращении на 360°, л/мин	Вес экскаватора, т
PB 075	9	970	320	55/115	250	13/18	13/22
PB 130	15	1200	320	55/115	250	18/27	23/30
PB 300	25	3150	350	150/200	140	14/20	30/42
PB 350	25	3040	350	150/200	140	14/20	39/50

Габаритные размеры ARDEN PB

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
PB 075	1570	670	2180	2445	2120	1185	975	1660
PB 130	1595	975	2312	2656	2362	1447	1237	1801
PB 300	2136	950	3800	4227	3104	1876	2092	2788
PB 350	2410	1135	4100	4435	3395	2040	2295	3040

Модель	I, мм	J, мм	K, мм	L, мм	M, мм	O, мм	S1, дм2	S2, дм2	S3, дм2
PB 075	100	1940	250	1365	670	440	140	75	12
PB 130		1975	225	2199	900	575	260	125	11
PB 300					870	870	360	310
PB 350					880	880	485	330

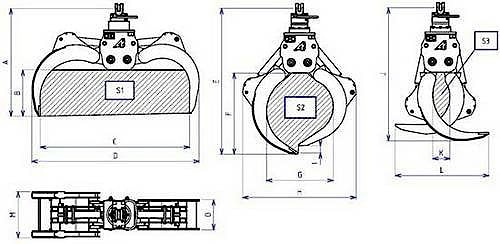

Условные обозначения A, B, C, D, E, F, G, H, I, J, K, L, M, O, S1, S2, S3 расшифрованы на рисунке снизу.
