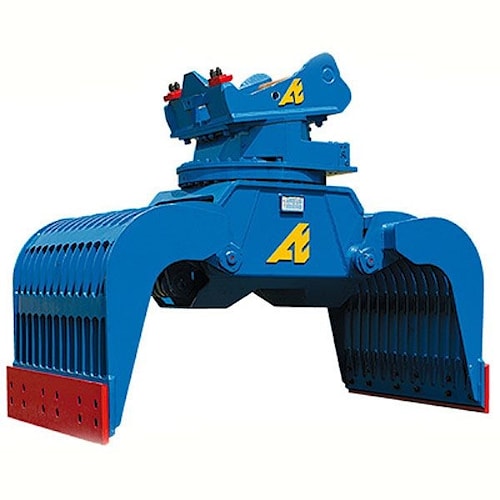

Грейфер универсальный для сортировки, разрушения, забутовки ARDEN S 202 - S 252 - S 402 - S 600 - S 800 - S 1201 - S 1501A - S 2301- S 3001 весом 205-3105 килограмм для экскаваторов массой от 2 до 53 тонн представляет собой грузозахватное устройство, агрегатированное поворотными челюстями, которое является рабочим органом экскаватора. Это навесное оборудование применяется, как правило, при демонтаже и разборке сооружений.
С помощью грейфера ARDEN S моделей 202, 252, 402, 600, 800, 1201, 1501A, 2301 и 3001 можно перемещать и грузить такие материалы, как горные породы, землю, песок, металлолом, а также выполнять земляные работы. Преимущество данного изделия состоит в том, что его использование полностью исключает ручной труд. Эта модель может поставляться с закрытым кожухом и комплектом гидравлического вращения.
Технические характеристики ARDEN S
Модель | Вес, кг | Давление, бар | Расход рабочей жидкости, л/мин | Давление при вращении на 360°, бар | Расход рабочей жидкости при вращении на
360°, л/мин | Вес экскаватора,
т
|
S202 | 205 | 250 | 8/16 | 120/320 | 3/5 | 2/3
|
S252 | 235 | 250 | 8/16 | 120/320 | 7/10 | 3/4,5
|
S402 | 415 | 350 | 15/32 | 120/320 | 13/18 | 4,5/7
|
S600 | 650 | 350 | 22/45 | 200/250 | 9/14 | 7/10
|
S800 | 920 | 300 | 35/70 | 140 | 14/20 | 11/15
|
S1201 | 1400 | 350 | 60/120 | 140 | 14/20 | 16/21
|
S1501 A | 1550 | 350 | 60/120 | 140 | 24/35 | 22/27
|
S2301 | 2320 | 350 | 100/160 | 140 | 28/40 | 28/37
|
S3001 | 3150 | 350 | 130/260 | 140 | 18/28 | 38/53 |
Габаритные размеры ARDEN S
Модель | Ширина L,
мм | A,
мм | B,
мм | C,
мм | D,
мм | E,
мм | H,
мм
|
S202 | 400 | 1105 | 822 | 684 | 658 | | 350
|
S252 | 400 | 1105 | 822 | 684 | 658 | | 350
|
S402 | 550 | 1300 | 1012 | 741 | 778 | | 423
|
S600 | 700 | 1500 | 1106 | 1062 | 1093 | 160 | 400
|
S800 | 880 | 1700 | 1070 | 905 | 1090 | 300/400 | 470
|
S1201 | 1000 | 2040 | 1350 | 1115 | 1290 | 300/400 | 570
|
S1501 A | 1100 | 2060 | 1350 | 1170 | 1350 | 300/400 | 590
|
S2301 | 1210 | 2270 | 1624 | 1270 | 1422 | 450/550 | 674
|
S3001 | 1450 | 2400 | 1650 | 1330 | 1500 | 480/580 | 620 |

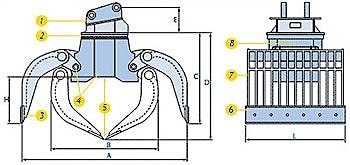

Условные обозначения A, B, C, D, E, H расшифрованы на рисунке снизу.
На схеме внизу обозначены:
1. Дополнительная проушина для экскаватора или любой быстроразъемной системы крепления.
2. Гидравлическая система вращения на 360 градусов, обеспечивающая неограниченное двунаправленное движение для четкого управления и быстрой и эффективной работы.
3. Большая зажимающая сила кромок с двумя цилиндрами.
4. Корпус и пальцы, изготовленные из высокопрочной стали.
5. Высокий клиренс от корпуса до земли для увеличения загрузочной емкости.
6. Дополнительный обратимый резак для максимальной утилизации.
7. Кожух, выполненный из износостойкой стали, продлевающий срок эксплуатации.
8. Цилиндры и гидравлические компоненты защищены рамой.
S800 - S1201 - S1501 A - S2301- S3001
