Грейферные ковши для автокрана ARDEN BA 102 – BA 202

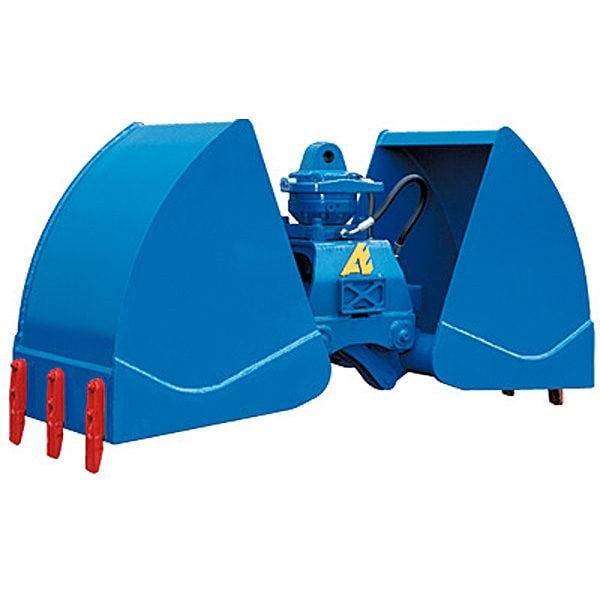

Грейферные ковши для автокрана ARDEN BA 102 – BA 202 весом 260-380 килограмм для экскаваторов массой от 5 до 24 тонн представляют собой навесное оборудование, предназначенное для разработки котлованов и выполнения погрузочно-разгрузочных работ. Благодаря простоте управления и расположения органов управления этими ковшами непосредственно в кабине экскаватора, применение таких устройств позволяет полностью исключить ручной труд.

В ARDEN BA 102 – BA 202 ковш открывается и закрывается с помощью гидравлического цилиндра, и усилия врезания в грунт достаточно для копания глубокой ямы. Сам же экскаватор агрегатирован на грузовом автомобиле. Производительность грузоподъемных машин, которые оснащены такими грейферными ковшами, заметно увеличивается. Так, использование этого оборудования при погрузке определенного материала в грузовую машину позволяет выполнить эту одну из самых трудоемких операций практически без особых усилий.

Технические характеристики ARDEN BA 102 – BA 202

Модель	t	Объем, л	Вес, кг	Давление, бар	Расход рабочей жидкости, л/мин	Давление при вращении на 360°, бар	Расход рабочей жидкости при вращении на 360°, л/мин	Вес экскаватора, т	Вес экскаватора на автомобильном шасси, тм
BA 102	4	190	260	320	25/50	320	3/5	5/7	8/15
BA 102	4	220	270	320	25/50	320	3/5	5/7	8/15
BA 102	4	240	275	320	25/50	320	3/5	5/7	8/15
BA 102	4	290	290	320	25/50	320	3/5	5/7	8/15
BA 102	4	340	310	320	25/50	320	3/5	5/7	8/15
BA 102	4	440	340	320	25/50	320	3/5	5/7	8/15
BA 202	6	190	300	320	25/50	320	7/10	8/10	16/24
BA 202	6	220	310	320	25/50	320	7/10	8/10	16/24
BA 202	6	240	315	320	25/50	320	7/10	8/10	16/24
BA 202	6	290	330	320	25/50	320	7/10	8/10	16/24
BA 202	6	340	350	320	25/50	320	7/10	8/10	16/24
BA 202	6	440	380	320	25/50	320	7/10	8/10	16/24

Габаритные размеры ARDEN BA 102 – BA 202

Модель	Ширина L, мм	A, мм	B, мм	C, мм	D, мм
BA 102	400	1095	700	1360	1535
BA 102	450	1095	700	1360	1535
BA 102	500	1095	700	1360	1535
BA 102	600	1095	700	1360	1535
BA 102	700	1095	700	1360	1535
BA 102	900	1095	700	1360	1535
BA 202	400	1180	785	1360	1535
BA 202	450	1180	785	1360	1535
BA 202	500	1180	785	1360	1535
BA 202	600	1180	785	1360	1535
BA 202	700	1180	785	1360	1535
BA 202	900	1180	785	1360	1535

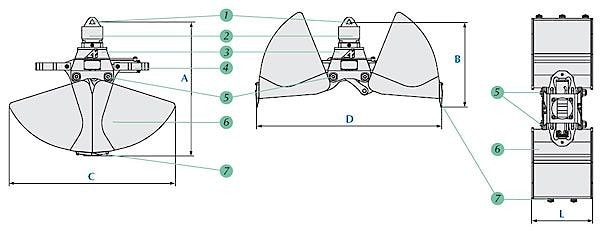

Условные обозначения A, B, C, D расшифрованы на рисунке снизу.

На схеме внизу обозначены:
1. Мужская серьга.
2. Гидравлическое вращение на 360 градусов.
3. Корпус, выполненный из прочной стали с высоким пределом текучести.
4. Горизонтальный гидроцилиндр, расположенный внутри корпуса.
5. Оси подвержены высокочастотной обработке.
6. Челюсти, изготовленные из износостойкой стали.

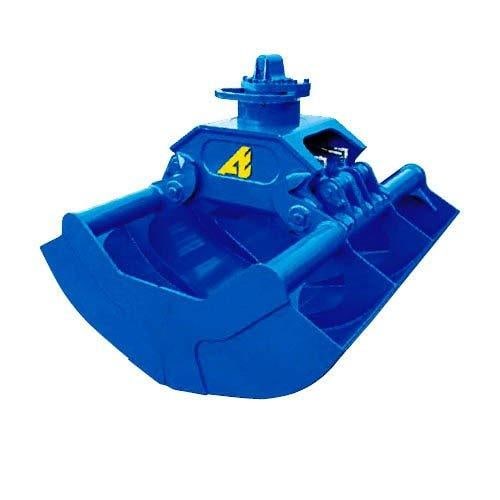

7. Модели ковшей: земляные работы или перегрузка.
