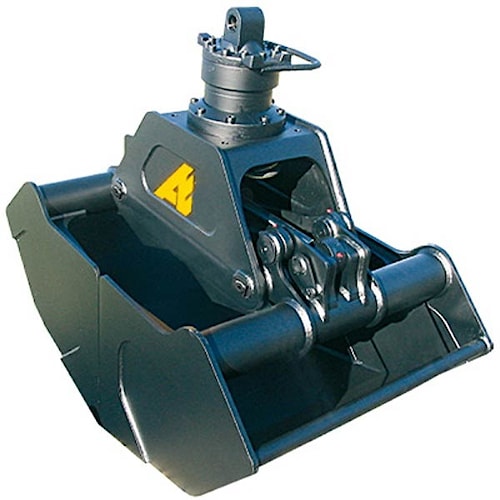

Грейферный ковш для сыпучих материалов с одним горизонтальным гидроцилиндром ARDEN BA 1VH
Грейферный ковш для сыпучих материалов с одним горизонтальным гидроцилиндром ARDEN BA 1VH весом 1375-1625 килограмм для экскаваторов массой от 20 до 37 тонн представляет собой сменный грузозахватный орган, предназначенный для работы с сыпучими грузами. Использование такого агрегата позволяет избежать ручного труда, и таким образом этот ковш призван повысить производительность труда и механизировать погрузочно-разгрузочные работы.
Данное навесное оборудование заменяет собой снятый с экскаватора ковш и подключается к гидросистеме экскаватора. Грейферный ковш ARDEN BA 1VH позволяет использовать экскаватор как погрузчик для загрузки и перегрузки сыпучих материалов в транспорт. Эта модель может быть оснащена усиленными накладками челюстей.
Технические характеристики ARDEN BA 1VH (PP – маленький объем, GP – большой объем)
| Модель | t | Объем | Объем, л | Вес, кг | Давление, бар | Расход рабочей жидкости, л/мин | Давление при вращении на 360°, бар | Расход рабочей жидкости при вращении на 360°, л/мин | Вес экскаватора, т | Вес экскаватора, т |
| BA 1VH | 15 | PP | 1090 | 1375 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | PP | 1180 | 1410 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | PP | 1270 | 1445 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | PP | 1370 | 1485 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | PP | 1550 | 1555 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | PP | 1650 | 1590 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 1320 | 1410 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 1440 | 1445 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 1550 | 1480 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 1660 | 1530 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 1890 | 1590 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
| BA 1VH | 15 | GP | 2000 | 1625 | 320 | 65/125 | 320 | 18/27 | 20/26 | 27/37 |
Габаритные размеры ARDEN BA 1VH
| Модель | Ширина L, мм | A, мм | B, мм | C, мм | D, мм | E, мм |
| BA 1VH | 1200 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1300 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1400 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1500 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1700 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1800 | 1650 | 1449 | 1979 | 2317 | 312 |
| BA 1VH | 1200 | 1760 | 1477 | 2073 | 2530 | 383 |
| BA 1VH | 1300 | 1760 | 1477 | 2073 | 2530 | 383 |
| BA 1VH | 1400 | 1760 | 1477 | 2073 | 2530 | 383 |
| BA 1VH | 1500 | 1760 | 1477 | 2073 | 2530 | 383 |
| BA 1VH | 1700 | 1760 | 1477 | 2073 | 2530 | 383 |
| BA 1VH | 1800 | 1760 | 1477 | 2073 | 2530 | 383 |
Условные обозначения A, B, C, D, E расшифрованы на рисунке снизу.
На схеме внизу обозначены:
1. Мужская серьга.
2. Гидравлическое вращение на 360 градусов.
3. Корпус, выполненный из износостойкой стали с высоким пределом текучести.
4. Горизонтальный гидроцилиндр, расположенный внутри корпуса.
5. Челюсти, изготовленные из износостойкой и антиабразивной стали. Предлагается два профиля челюстей, в зависимости от требуемой производительности.
6. Открытие челюстей происходит перпендикулярно земле. Кинематика, позволяющая входить челюстям вовнутрь.
производитель
ARDEN
