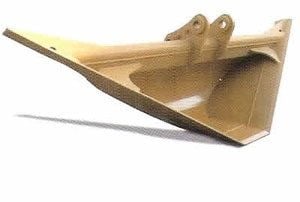

Трапециевидный ковш Cosben TR

Трапециевидные ковши незаменимы при рытье каналов в продолном направлении. Такие ковши имеют трапециевидную форму с фиксированной шириной дна и боковыми ножами, выходящими за пределы самого ковша.

Боковые стенки трапециевидного ковша имеют наклон для создания склонов с точным профилем. Угол наклона может быть изменен по желанию машиниста.


Таблица модификаций и технических характеристик трапециевидных ковшей Cosben

класс	модель	градус наклона Y	A, мм	B, мм	C, мм	D, мм	масса, кг
02 – 08	10280tr	45	300	800	1900	600	190
02 – 08	10290tr	52	300	800	1600	600	170
10 - 15	2100tr	45	400	1000	2400	750	360
10 - 15	2110tr	52	400	1000	2000	750	320
20 - 25	10300tr	45	400	1000	2400	750	450
20 - 25	10310tr	52	400	1000	2000	750	400
30	2120tr	45	500	1200	3000	900	640
30	2130tr	52	500	1200	2400	900	580
40 - 45	10337tr	35	600	1200	4000	900	1000
40 - 45	10320tr	45	500	1200	3000	900	800
40 - 45	10330tr	52	500	1200	2400	900	700
50 - 55	2140tr	45	600	1500	3600	1200	1150
50 - 55	2150tr	52	600	1500	3000	1200	1050

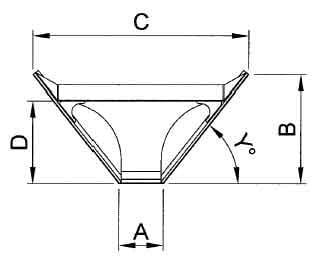

Условные обозначения Y, A, B, C, D обозначены на схеме вверху.
