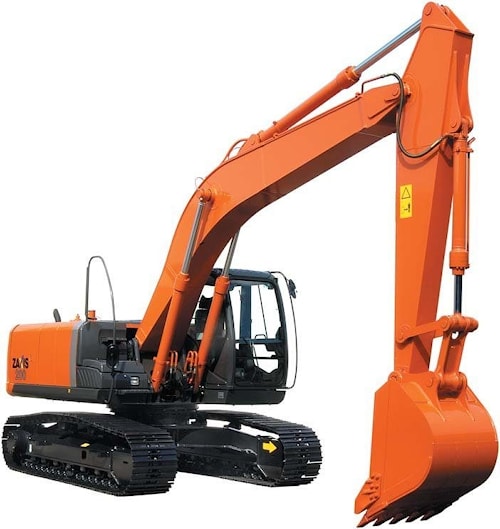

Экскаватор среднего размера Hitachi ZX200-3 серии ZAXIS-3 агрегатирован четырехтактным четырехцилиндровым двигателем Isuzu AH-4HK1XYSA-02 с водяным охлаждением и непосредственным впрыском с рабочим объемом 5,193 литров и мощностью 166 лошадиных сил. Сочетание гидравлической системы управления HIOS III, предусматривающей возможность работы в ручном и программируемом режимах, и нового двигателя с распределительным валом верхнего расположения, позволяет эффективно использовать на этой модели гидравлическое давление для повышения скорости рабочих органов и увеличить выработку при более эффективном расходовании топлива.
Экскаватор Hitachi ZX200-3 оснащен стрелой 5,68 метра, рукоятью 2,91 метра. Крутящий момент поворота и тяговое усилие на нем значительно увеличены, а именно крутящий момент поворота стал выше на 13%, а тяговое усилие стало выше на 11%. Было усовершенствовано управление движением, за счет чего при подъеме или совершении маневров, когда экскаватору требуется большее тяговое усилие, скорость его двигателя автоматически увеличивается, что делает машину быстрее.
Для обеспечения долговечности верхние поддерживающие катки и кронштейны верхних поддерживающих катков на экскаваторе среднего размера Hitachi ZX 200-3 увеличены в размерах. Для обеспечения большей долговечности и жесткости были усилены звенья гусеницы и изменена их форма. Центральная Х-образная балка усилена благодаря улучшенной конструкции и увеличенных рам коробчатого сечения. Прочность секции увеличилась на 35%. Нижние и верхние пластины Х-балки на Hitachi ZX 200-3 представляют собой монолитные пластины, вместо традиционных четырех сварных плит, что позволило избежать необходимости дополнительной сварки и усилить центральную раму. Экскаватор поставляется с противовесом 5350 кг, что достаточно для выполнения широкого спектра строительных работ.
Технические характеристики Hitachi ZX 200-3
Двигатель
Isuzu AH-4HK1XYSA-02 (4-x тактный дизель с турбонаддувом)
Количество цилиндров
4
Номинальная мощность двигателя (кВт)
90.2 (166 л.с.)
Рабочий объём цилиндра
5.193 л
Аккумуляторные батареи
2 x 12 В / 88 Ач
Максимальный поток масла в гидравлике
2 x 212 л/мин
Скорость поворота рамы
13.3 оборота/мин
Скорость движения
Высокая: от 0 до 5.5 км/ч; Низкая: от 0 до 3.5 км/ч
Преодолеваемый уклон
35° (70%) непрерывно
Эксплуатационная масса (кг)
19 800 - 22 300
Емкость ковша (м3), нагруженного согласно PCSA, SAE
0.51 - 1.20
Максимальная глубина копания экскаватора (мм)
5 950 - 8 030
Усилие на ковше (кН) ISO
151
Заправочные ёмкости экскаватора в литрах
Топливный бак
400
Хладагент двигателя
26
Моторное масло
23
Механизм поворота
6,2
Механизм хода (с каждой стороны)
6,8
Гидравлическая система
240
Масляный бак системы гидравлики
135
Интервалы смазки и замены расходных материалов на Hitachi ZX200
Агрегаты для смазки
Ковш
500 ч
Основание стрелы
500 ч
Pабочее оборудование
500 ч
Расходные материалы
Моторное масло
500 ч
Фильтр моторного масла
500 ч
Гидравлическое масло
5 000 ч
Фильтр гидравлического масла
1 000 ч
Топливный фильтр
500 ч
Интервалы замены масла и фильтров значительно увеличены, что снижает время и расходы на обслуживание. Сокращен расход моторного масла. Гидравлическое масло может использоваться до 5 000 часов. Фильтр гидравлического масла может использоваться до 1 000 часов.
Габариты экскаватора
A Расстояние между осями гусеничной тележки
3 370
B Длина ходовой части
4 170
*C Зазор противовеса
1 030
D Радиус поворота задней части
2 750
D’ Длина задней части
2 750
E Габаритная ширина поворотной части
2 710
F Габаритная высота кабины
2 950
*G Мин. расстояние от поверхности земли
450
H Колея гусеницы
2 200
I Ширина башмака гусеницы
G 600
J Ширина ходовой части
2 800
K Габаритная ширина
2 860
L Габаритная длина
с рукоятью 2.42 м
9 605
с рукоятью 2.91 м
9 520
с рукоятью 4.41 м
9 420
M Габаритная высота стрелы
с рукоятью 2.42 м
3 180
с рукоятью 2.91 м
2 940
с рукоятью 4.41 м
3 510
N Высота гусеницы с трехребровыми башмаками
920

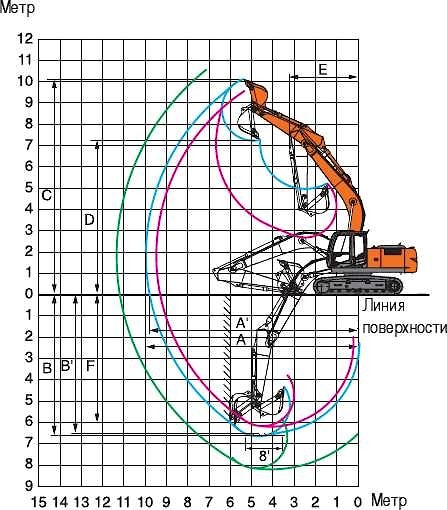

Эксплуатационные параметры
Длина рукояти экскаватора
2.42 м
2.91 м
4.41 м*
A Максимальный радиус черпания
9 430
9 920
11 280
A’ Максимальный радиус черпания (на уровне земли)
9 250
9 750
11 130
B Максимальная глубина черпания
6 180
6 670
8 170
B’ Максимальная глубина черпания (на уровне 8’)
5 950
6 490
8 030
C Максимальная высота черпания
9 670
10 040
10 760
D Максимальная высота выгрузки
6 830
7 180
7 890
E Минимальный радиус поворота
3 280
3 180
3 180
F Максимальная вертикальная стенка
5 300
5 990
7 470
Усилие резания грунта ковшом ** ISO
151 kN (15 400 кгс)
Усилие резания грунта ковшом ** SAE PCSA
129 kN (13 200 кгс)
Напорное усилие рукояти ** ISO
133 kN (13 600 кгс)
109 kN (11 100 кгс)
80 kN (8 200 кгс)
Напорное усилие рукояти ** SAE PCSA
124 kN (12 700 кгс)
102 kN (10 400 кгс)
(7 900 кгс)
* 2.91 м рукоять + 1.50 м удлинитель рукояти
** При форсировании мощности
