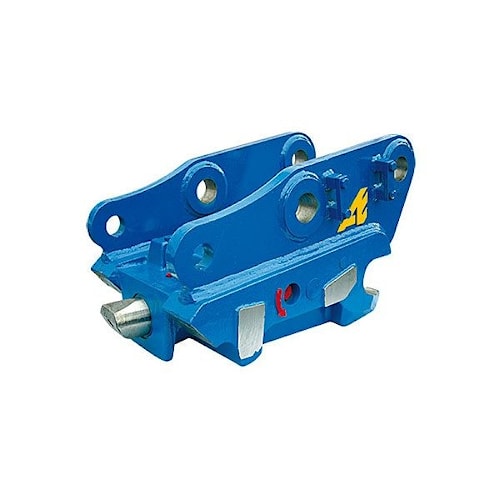

Гидравлические быстросъемные соединения ARDEN QA 11 H - QA 21 H - QA 31 H - QA 41 H - QA 51 H - QA 61 H - QA 70 H весом 40-580 килограмм для экскаваторов массой от 2,5 до 53 тонн используются для безопасной, быстрой замены навесного оборудования, не выходя из экскаватора.
Гидравлические быстросъемные соединения ARDEN QA моделей 11 H, 21 H, 31 H, 41 H, 51 H, 61 H и 70 H могут быть агрегатированы на экскаваторы различных марок, причем оборудованными ковшами не только компании ARDEN. При установке такого вида соединения сохраняются оригинальные характеристики работы ковшей, а именно такие, как сила проникания, кинематика и другие. Опционально поставляется гидравлический комплект с соединениями, пультом управления и прочими его составляющими.
Технические характеристики ARDEN QA
Модель | Вес, кг | Высота H, мм | Длина L, мм | Ширина I, мм | Давление, бар | Расход рабочей жидкости,
л/мин | Вес экскаватора,
т
|
QA 11 H | 40 | 200 | 450 | 215 | 350 | 20/30 | 2,5/6
|
QA 21 H | 70 | 250 | 500 | 260 | 350 | 20/30 | 7/11
|
QA 31 H | 130 | 350 | 650 | 320 | 350 | 20/30 | 12/15
|
QA 41 H | 160 | 420 | 700 | 370 | 350 | 20/30 | 16/19
|
QA 51 H | 220 | 450 | 750 | 410 | 350 | 20/30 | 20/26
|
QA 61 H | 300 | 500 | 850 | 560 | 350 | 20/30 | 27/37
|
QA 70 H | 580 | 760 | 950 | 760 | 350 | 20/30 | 38/53 |

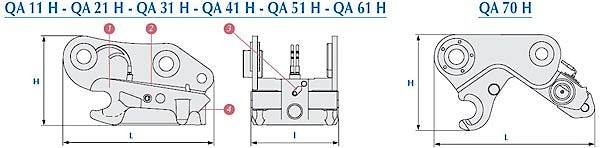

Условные обозначения H, L, I расшифрованы на рисунке снизу.
На схеме внизу обозначены:
1. Корпус и механизм, изготовленные из литой стали.
2. Не пропускающий воду герметичный корпус.
3. Автоматический замок обеспечения безопасности, соответствующий нормам ЕС. Водителю больше не нужно спускаться из кабины для блокировки замка.
4. Постоянная и автоматическая выборка люфта.
