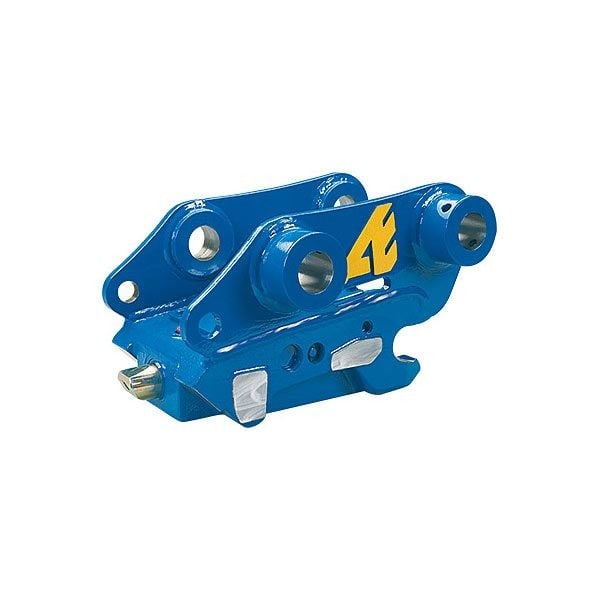

Механические быстросъемные соединения ARDEN QA весом 17-300 килограмм для экскаваторов массой от 1 до 37 тонн применяются для быстрой и безопасной замены навесного оборудования в ручном режиме в процессе работы.
Механические быстросъемные соединения ARDEN (модели QA 05 A, QA 11 M, QA 21 M, QA 31 M, QA 41 M, QA 51 M, QA 61 M) обеспечивают качественное крепление навесного оборудования, то есть они устроены таким образом, что крепление не расшатывается при работе. Эти изделия, в том числе адаптированные для узких ковшей, характеризуются простотой установки, совместимостью с предыдущими версиями ковшей при сохранности оригинальных характеристик работы ковшей.
Технические характеристики быстросъемных соединений ARDEN QA
Модель | Вес, кг | Высота H, мм | Длина L, мм | Ширина I, мм | Вес экскаватора, т
|
QA 05 A | 17 | 180 | 350 | 180 | 1/2,4
|
QA 11 M | 40 | 200 | 450 | 215 | 2,5/6
|
QA 21 M | 70 | 250 | 500 | 260 | 7/11
|
QA 31 M | 130 | 350 | 650 | 320 | 12/15
|
QA 41 M | 160 | 420 | 700 | 370 | 16/19
|
QA 51 M | 220 | 450 | 750 | 410 | 20/26
|
QA 61 M | 300 | 500 | 850 | 560 | 27/37 |

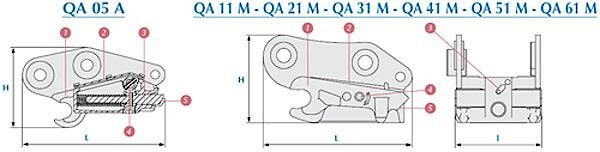

Условные обозначения H, L, I расшифрованы на рисунке снизу.
На схеме внизу обозначены:
1. Корпус и механизм из литой стали.
2. Герметичный корпус, который не пропускает воду.
3. Автоматический замок обеспечения безопасности, соответствующий нормам ЕС.
4. Механический усилитель, который помогает осуществить разблокировку.
5. Постоянная и автоматическая выборка люфта.
