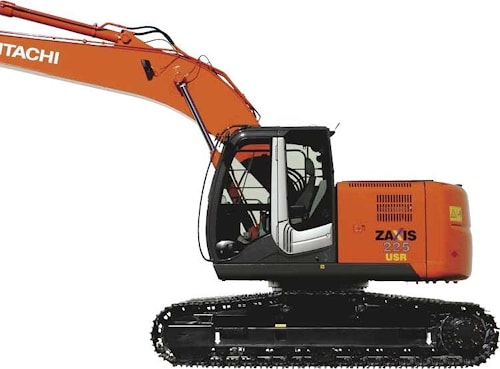

Экскаватор среднего размера Hitachi ZX 225USR-3

вес 22,3 - 23,8 т. ковш 0,51 - 1,2 м³

Экскаватор среднего размера Hitachi ZAXIS 225USR-3 это модификация экскаватора серии ZAXIS-3 с малым радиусом поворота задней части (USR). Радиус поворота составляет всего 1990мм. Это на 760мм меньше чем, например, по стравнению с ZX200 или на 140мм меньше чем у ZX120. Радиус поворота передней части на этом экскаваторе составляет 3,18 метра, при поднятом ковше. Это позволяет работать там где другим экскавторам в прямом смысле не развернуться. Hitachi ZX225USR массой 23 тонны оснащен четырехцилиндровым четырехтактным дизельным двигателем Isuzu AI-4HK1X с водяным охлаждением и прямым впрыскиванием с рабочим объемом 5,193 литра. На этой машине применяются ходовые устройства с раздвижными гусеничными тележками, позволяющими увеличивать опорный контур для повышения устойчивости и уменьшать при погрузке на железнодорожный транспорт.
При проектировании ходовых устройств Hitachi ZAXIS 225USR-3 большое внимание было уделено созданию рациональной конструкции ходовых и гусеничных рам. Поперечные и продольные балки ходовых рам для этого экскаватора изготавливают, как правило, штампованием с минимальным числом сварных соединений. Надежность гусеничных рам достигнута благодаря форме поперечного сечения. С целью повышения долговечности отдельных конструктивных элементов, особенно трущихся деталей, на агрегате применены такие эффективные меры, как, например, уплотнение пальцев гусеничных звеньев.

На Hitachi ZX 225USRLC-3 дверцы обеспечивают доступ к топливному фильтру и водоотделителю с уровня земли. Подход к моторному отсеку оборудован большими поручнями, ступеньками и накладками противоскольжения. Масляный поддон двигателя оснащен сливным патрубком, при сливе к патрубку подключается сливной шланг. Двойные топливные фильтры высокой очистки помогают сократить простои, предохраняя топливную систему двигателя. Электрический насос с фильтром обеспечивает стабильную подачу топлива. Топливный бак экскаватора рассчитан на 320 литров. Объем ковша составляет 0,9 метров кубических. Максимальный радиус копания этой модели составляет 9,43-9,92 метра, максимальная высота выгрузки 6,83-7,18 метра, машина может развивать скорость 5,5 километров в час. На этом агрегате установлена стрела длиной 5,68 метров и рукоять в 2,91 метра.

С помощью жидкокристаллического монитора в кабине экскаватора среднего размера Hitachi ZX 225USRLC-3 каждый раз при повороте ключа зажигания машинист получает информацию о сроках замены гидравлического масла и топливных фильтров в соответствии с графиком, установленным пользователем.

Технические характеристики Hitachi ZX 225USR-3

Номинальная мощность двигателя (кВт) DIN 6271, чистая	122
Эксплуатационная масса (кг)	22 700 *
Емкость ковша (м3) , нагруженного согласно PCSA, SAE	0.51 - 1.20
Максимальная глубина копания экскаватора (мм)	6 670
Усилие на ковше (кН) ISO	151
Примечание	Концепция Zero-tail*

Скачать полную спецификацию для экскаватора Hitachi ZX 225USR в формате PDF (1,8 MB) на русском языке.
