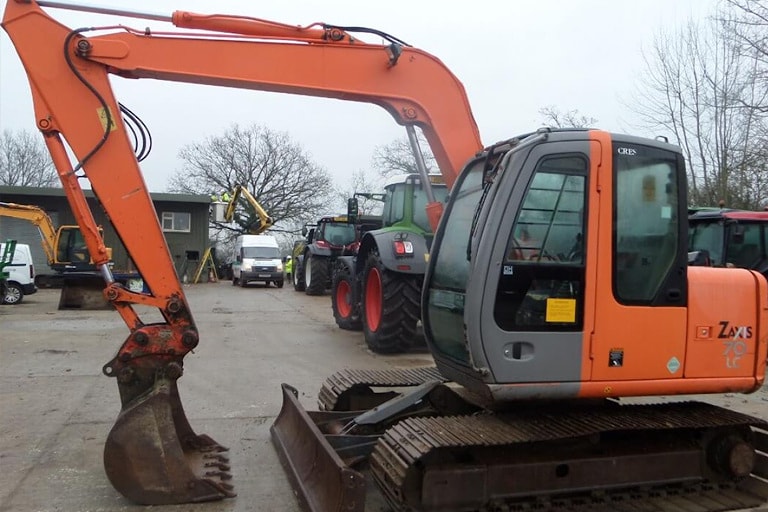

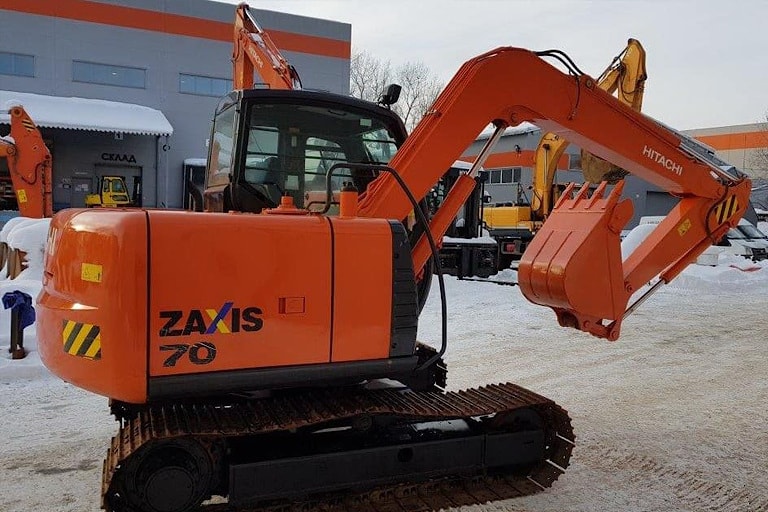

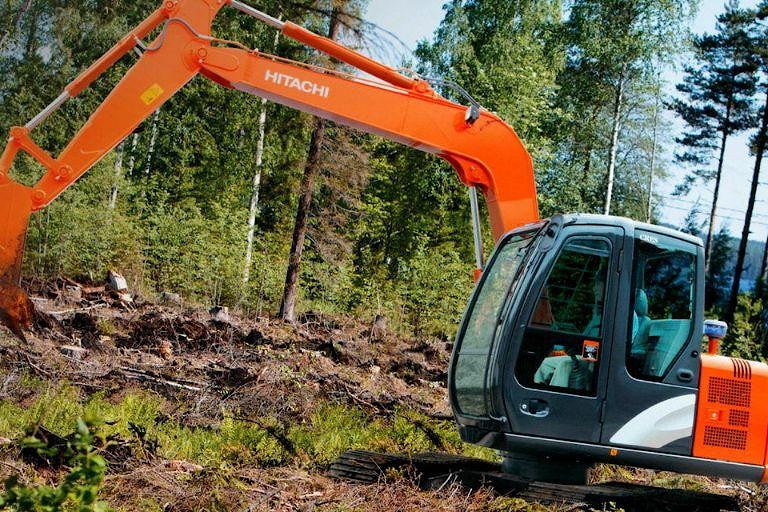

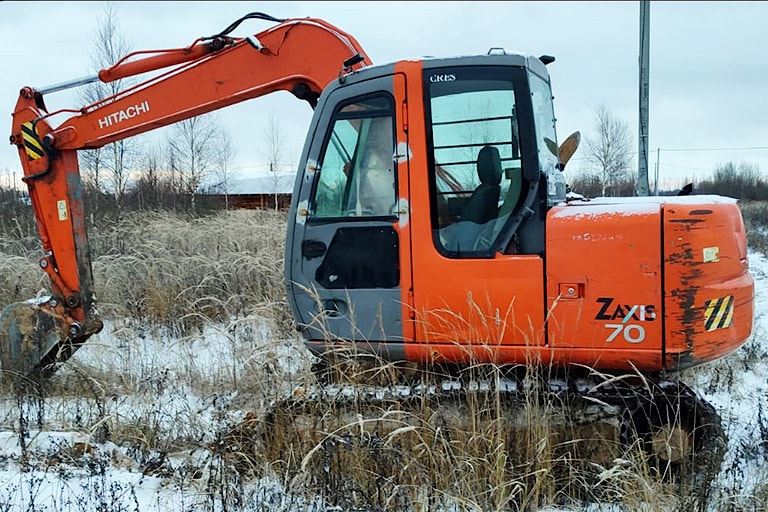

Экскаватор среднего размера Hitachi ZX 70 серии ZAXIS оснащен четырехцилиндровым четырехтактным дизельным двигателем Isuzu AA-4JG1 с рабочим объемом 3,059 литра. Гидравлическая система этой машины состоит из трех главных, аксиально-поршневых насосов с регулируемой производительностью, и одного шестеренчатого управляющего. Двухскоростная автоматическая коробка передач увеличивает тяговое усилие и скорость движения агрегата. В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные в обратном и дренажном контурах.
Экскаватор среднего размера Hitachi ZX 70 управляется при помощи двух джойстиков и двух рычагов управления с педалями. Вращающаяся рама представляет собой прочную сварную конструкцию, обеспечивающую повышенную выносливость этой модели. Усиленная D-образная рама защищает поворотную платформу от деформации.
Стекла кабины Hitachi ZX 70 обеспечивают круговой обзор. Сиденья машиниста регулируемые и имеют легко очищаемую виниловую обивку. Сварная гусеничная рама сделана из особо прочной стали. Максимальный радиус копания экскаватора составляет 6,320-6,810 метра, максимальная высота выгрузки 5,060-5,500 метра, машина может развивать скорость 5 километров в час.
Ходовая часть экскаватора среднего размера Hitachi ZX 70 состоит из стояночного тормоза, кожухов двигателя хода, гидравлического натяжителя гусеничной цепи, цепной шестерни с болтовым креплением, верхних и нижних катков, усиленных звеньев цепи со штыревыми уплотнениями.
Технические характеристики Hitachi ZX 70
Номинальная мощность двигателя (кВт) по DIN 6271, нетто | 40.5 |
Эксплуатационная масса (кг) | 6 300 |
Емкость ковша (м3), нагруженного согласно PCSA, SAE | 0.13 - 0.33 |
Максимальная глубина копания экскаватора (мм) | 4 170 - 4 670 |
Усилие на ковше (кН) ISO | 55 |
